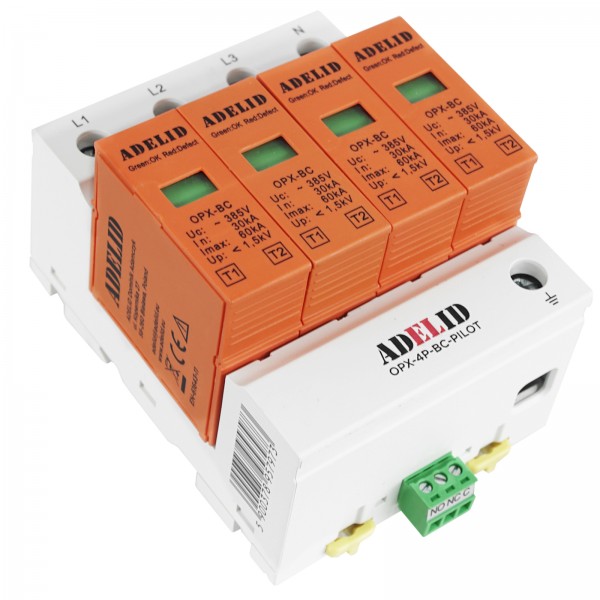

Überspannungsableiter B+C (T1+T2) 4-polig 1000V DC 60kA PV DIN-Schienenmontage mit Kontrollkontakt

Überspannungsableiter B+C (T1+T2) 4-polig 1000V DC 60kA PV DIN-Schienenmontage mit Kontrollkontakt

Der Überspannungsbegrenzer, Blitzableiter oder Überspannungsableiter ist ein Gerät zum Schutz elektrischer Geräte vor transienten Überspannungen, das die Dauer und Frequenz des Netzstroms begrenzt. Überspannungen können beispielsweise beim Ein- und Ausschalten einer unbelasteten Freileitung oder bei einem Blitzeinschlag in eine Freileitung entstehen und die Isolierung und andere Netzkomponenten beschädigen.

Der Dreiphasenbegrenzer verfügt über vier Module in der elektrischen Schalttafel. Die Ableiter des Typs „1 + 2“ (ehemals Klasse B + C) bieten Schutz vor atmosphärischen Überspannungen, die durch einen Blitzeinschlag in Objekte verursacht werden, die sich in der Nähe von Freileitungen oder direkt in der Niederspannungsleitung befinden, weit entfernt von dem Ort, an dem die Überspannungsableiter eingesetzt werden. Darüber hinaus bieten diese Ableiter Schutz vor Schaltüberspannungen. Die Überspannungsbegrenzer vom Typ „1 + 2“ werden vor dem Zähler installiert und schützen so das Messsystem.

Vorteile

• hohe Qualität
• geringes Gewicht und Abmessungen des Geräts
• hergestellt und geprüft in Übereinstimmung mit internationalen Standards
• großer Messbereich
• hohe Genauigkeit
• Zuverlässigkeit und Überlastfestigkeit
• niedriger Energieverbrauch auf dem Niveau von < 2W
• drei LEDs zeigen das Vorhandensein jeder Phase an

Technische Daten

• Modell: OPX-4P-B+C-PILOT
• Auslösecharakteristik: B + C (T1 + T2)
• Typ: 3-phasig
• Polzahl: 4
• Ableiter Betriebsspannung Uc: ~ 385 V
• Nennableitstoßstrom: 30 kA
• MAX. Imax-Strom: 60 kA
• Stoßstrom Iimp: 4 kA
• Schutzpegel Up:
• Arbeitstemperatur: -40°C bis +80°C
• Arbeitsfeuchtigkeit: 30% bis 90%
• Last der Signalkontakte: 36 V AC, 1 A
• Montage: Hutschiene DIN (TH/TS 35)
• Schutzklasse: IP20
• Breite: 70 mm (4 x 17,5 mm)
• Einhaltung der Norm: EN-61643-11
