Fehlerstromschutzschalter FI-Schalter RCD Typ B 40A 30mA 10kA 4-polig Allstromsensitiv

Fehlerstromschutzschalter FI-Schalter RCD Typ B 40A 30mA 10kA 4-polig Allstromsensitiv

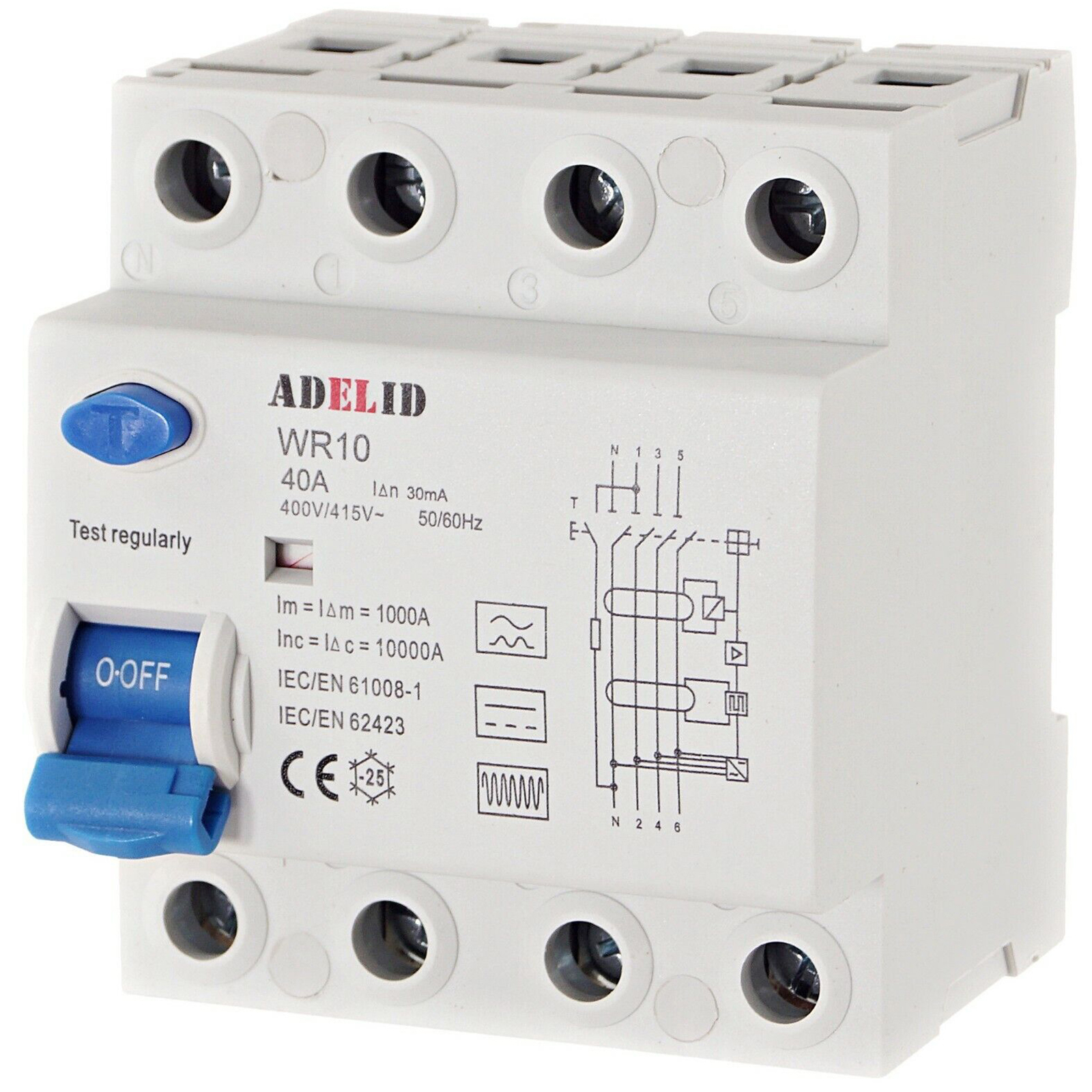

Fehlerstromschutzschalter Typ B WR10 40 A 30 mA - ist eine elektrische Schutzeinrichtung für die Stromrichter, die Wechselrichter versorgen (Gleichstrom in Wechselstrom umwandeln), und für alle Installationen, in denen es Rest-, Gleich- und geglättete Ströme geben kann.

Es wird verwendet, um Personen bei direktem und indirektem Kontakt vor elektrischem Schlag zu schützen und die Auswirkungen von Schäden an Geräten und anderen unerwünschten Ereignissen zu verringern. Wenn ein Kriechstrom erkannt wird, schaltet der Leistungsschalter den Stromkreis automatisch ab und verhindert so einen elektrischen Schlag und Geräteschäden.

Erkennung von Fehlerströmen mit Frequenzen bis 1000 Hz.

Das Gerät ist mit einer TEST-Taste ausgestattet, um den internen Betrieb des Geräts zu Überprüfen. Der Test sollte alle 30 Tage durchgeführt werden.

Technische Daten

• Modell: WR10 40 4 30 B
• Typ: B
• Nennspannung: 400/415 V
• Nennfrequenz: 50/60 Hz
• Nennstrom: 40 A
• Bemessungsfehlerstrom: 30 mA (0,03 A)
• Nennimpulsfestigkeit Uimp: 4,5 kV
• Nennschalt- und Bruchleistung Im = IΔm: 50 A
• Kurzschlussfestigkeit Inc = IΔc: 10 kA
• Anzahl der Module: 4
• Arbeitspositionsanzeige: Ja
• Schutzklasse: IP20
• Lagerungstemperatur: von -30 bis +70°C
• Arbeitstemperatur: von -30 bis +50°C
• Maximaler Querschnitt der Verbindungskabel: 25 mm²
• Montage: TH35-Schiene

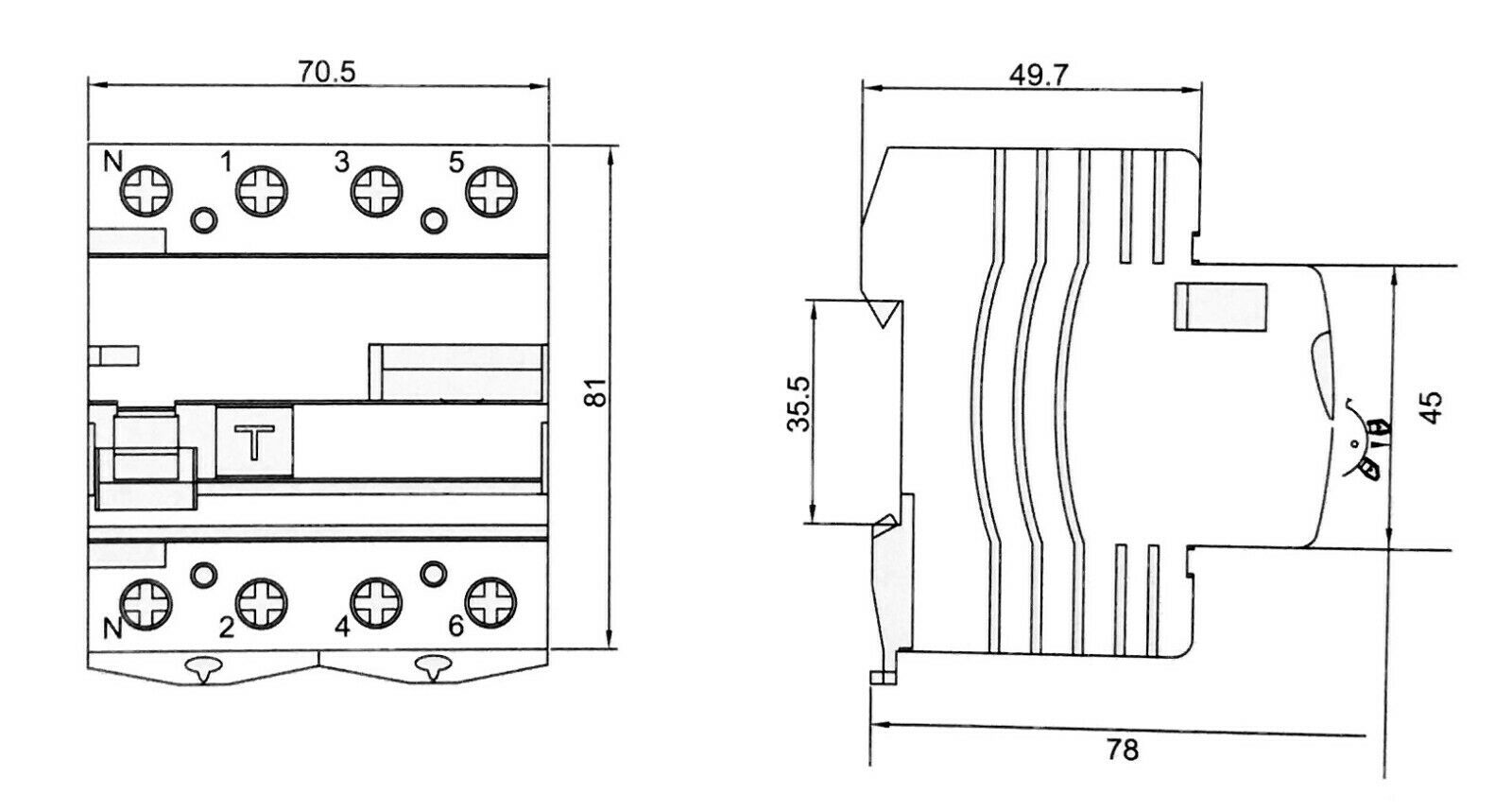

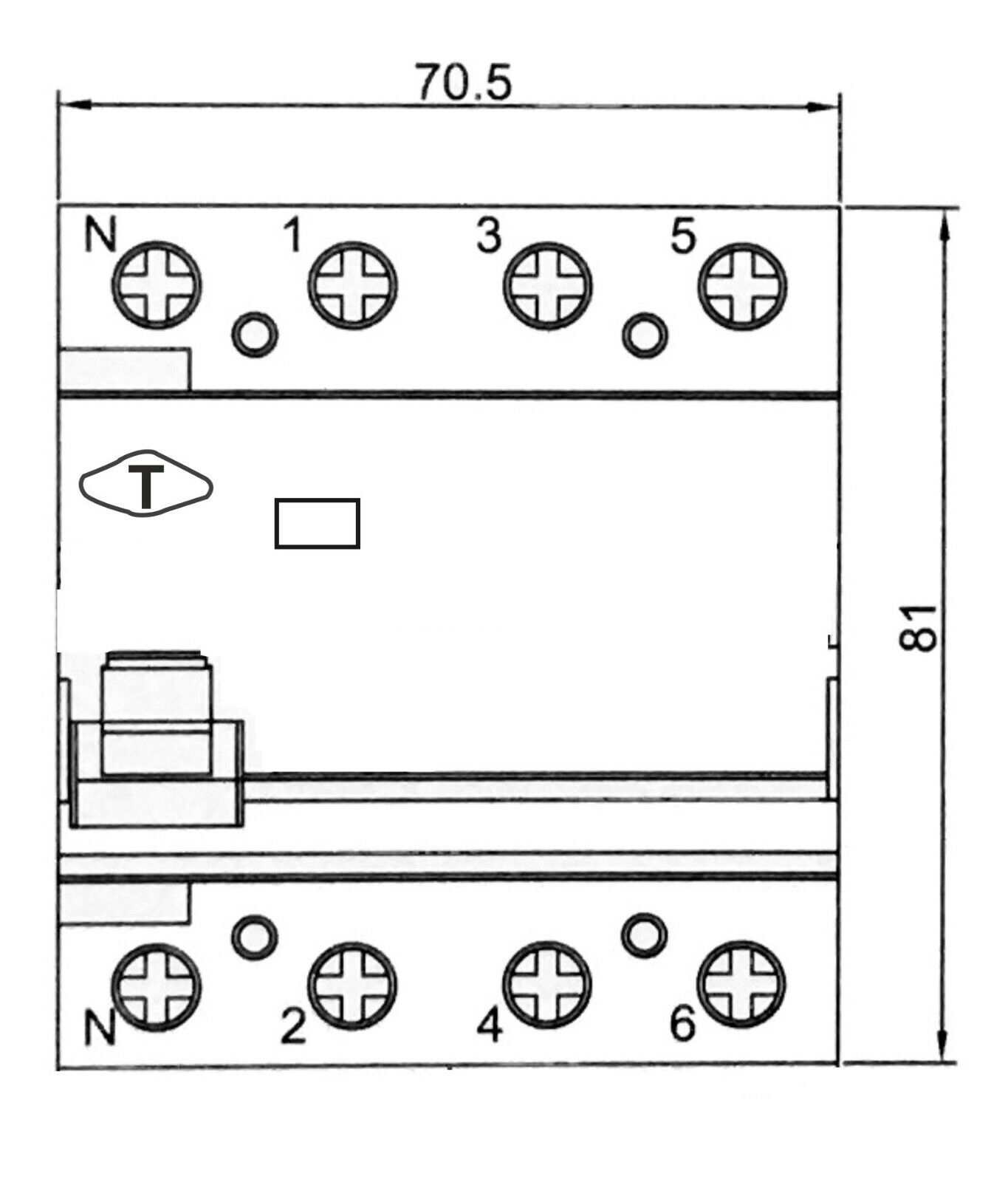

• Abmessungen: 70,5 x 81 x 66 mm
• Zertifikat: CE
• Einhaltung der Normen: IEC/EN 61008-1, IEC/EN 62423
